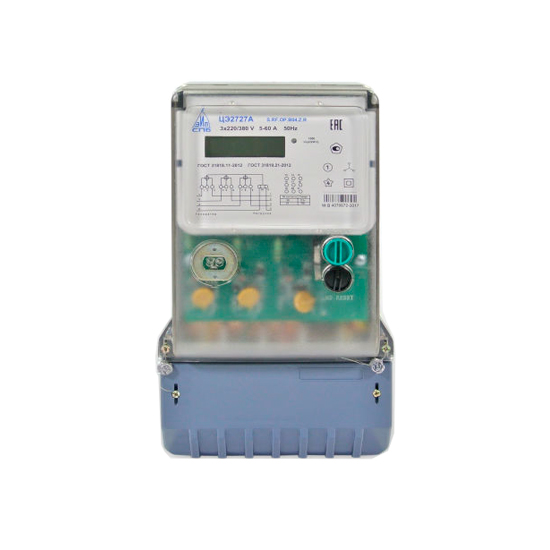

СЧЕТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
ТРЕХФАЗНЫЙ ЭЛЕКТРОННЫЙ
ЦЭ2727А B04
Производитель: ООО "Петербургский завод измерительных приборов"
Тип устройства: Прибор учёта электричества
Технология передачи данных: LoRa
Способ активации: ABP (персонализация устройства)
- Описание
- Характеристики
НАЗНАЧЕНИЕ
Счетчики ЦЭ2727А предназначены для многотарифного (до 4 тарифов) учета активной энергии в трехфазных трех- и четырех- проводных сетях переменного тока номинальной частотой 50 Гц. Счетчики соответствуют требованиям ГОСТ 31818.11-2012, ГОСТ 31819.21-2012. Счетчики устанавливаются внутри помещений, рабочий диапазон температур от минус 40 ºС до плюс 70 ºС. Подключаются к электрической сети непосредственно или через измерительные трансформаторы тока. Степень защиты корпуса счетчика от проникновения воды и пыли внутрь счетчика соответствует IP51.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
В модификациях счетчиков с индексом RF используется радиомодуль , работающий по технологии LoRaWAN или Nb-IoT на частотах, разрешенных ГКРЧ РФ.- Все модификации счетчиков имеют журналы отклонения параметров сети от нормальных значений (отклонения частоты, отклонения напряжения, перенапряжения, провалов напряжения).
- Счетчики сохраняют данные по учтенной активной энергии на конец месяца за 36 предыдущих месяца, а также на конец суток по каждому тарифу за 128 суток.
- Счетчики сохраняют профиль мощности в нагрузке, усредненной на 30 минутных интервалах, за последние 126 суток.
- Встроенное реле отключения нагрузки рассчитано на ток до 80 А.
- Цепи напряжения и тока имеют защиту от бросков напряжения и тока.
РЕСУРСЫ, СРОКИ СЛУЖБЫ
- Средний срок службы не менее 30 лет
- Межповерочный интервал 16 лет
- Гарантийный срок эксплуатации 5 лет
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование характеристики | Значение характеристики |
|---|---|
| Класс точности | 1 |
| Номинальное напряжение Uном, В | 3x 220/380; 3x230/400 |
| Номинальный или базовый (максимальный) ток, А | 5(10); 5(50); 5(60); 10(100) |
|
Стартовый ток (порог чувствительности) (при U= Uном, cosφ= 1): для счетчиков трансформаторного включения, % от Iном для счетчиков непосредственного включения, % от Iб |
0,2 0,4 |
| Постоянная счетчика, имп./кВт·ч | 500; 1000; 6000 |
|
Потребляемая мощность, не более: в цепи напряжения, В×А (Вт) в цепи тока, В×А |
10,0(5,0) 0,2 |
| Масса, кг, не более: | 2,0 |
